可拉伸透明电极在电子皮肤，植入式生物医学设备和可穿戴设备中有着广泛的应用。为了满足实际的应用，可拉伸透明电极在大面积的制备过程中还要实现高导电性和高光学透过率。银纳米线由于其优异的光电特性，成为构建导电网络最广泛使用的材料。然而，通过传统的大面积制备工艺制备的银纳米线网络通常由无序的银纳米线组成，这种无序的银纳米线电极具有高接触电阻和高漫反射的缺点。

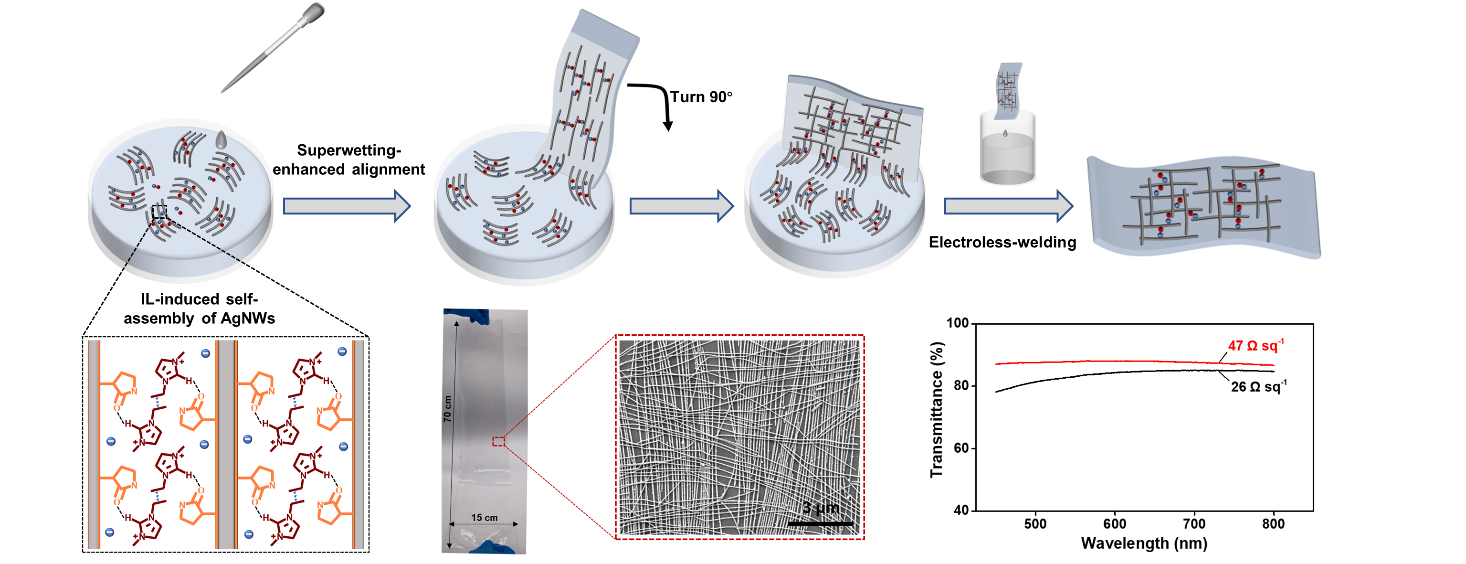

基于此，beat365官方网站刘洪亮教授团队通过超浸润诱导转移法将离子液体（1-乙基-3-甲基咪唑（双三氟甲烷磺酰）亚胺）和银纳米线组成的自组装复合物转移到可拉伸基底上，成功制备了大面积、可拉伸、有序的银纳米线电极。在此基础上，使用化学焊接进一步降低银纳米线之间的接触电阻。制备的可拉伸透明电极具有 26-46 Ω sq^-1 的低薄层电阻，在 550 纳米波长下具有 84%-88% 的高透光率。基于这种可拉伸透明电极的透明加热设备具有优异的电加热性能和拉伸稳定性。这项研究为制备新一代可拉伸设备所需的高性能大面积、可拉伸透明电极提供了一种新方法。

相关工作以“Large-area, stretchable, ordered silver nanowires electrode by superwetting-induced transfer of ionic liquid@silver nanowires complex”为题，发表在《Chemical Engineering Journal》上。该工作第一作者为beat365官方网站硕士研究生陈兴超，通讯作者为刘洪亮教授和青年博士马初骜。上述工作得到了国家自然科学基金、泰山学者计划、山东省自然科学基金等项目的资助。

论文链接：https://authors.elsevier.com/a/1hvOm4x7R2gUD9
